بدنهی یودریل معمولاً از فولاد آلیاژی سختکاری شده ساخته میشود و برخی مدلهای خاص نیز از تنگستن کارباید برای مقاومت بیشتر در قطرهای کوچکتر بهره میبرند. این ابزار در صنایع بزرگی مانند خودروسازی، هوافضا، نفت و گاز بهکار میرود؛ جایی که نیاز به سوراخهایی با کیفیت بالا و در زمان کوتاه وجود دارد. یودریل با دقت بالا، عمر مفید زیاد و صرفهجویی در زمان، به انتخابی ایدهآل برای تولید انبوه تبدیل شده است.
یودریل چیست؟

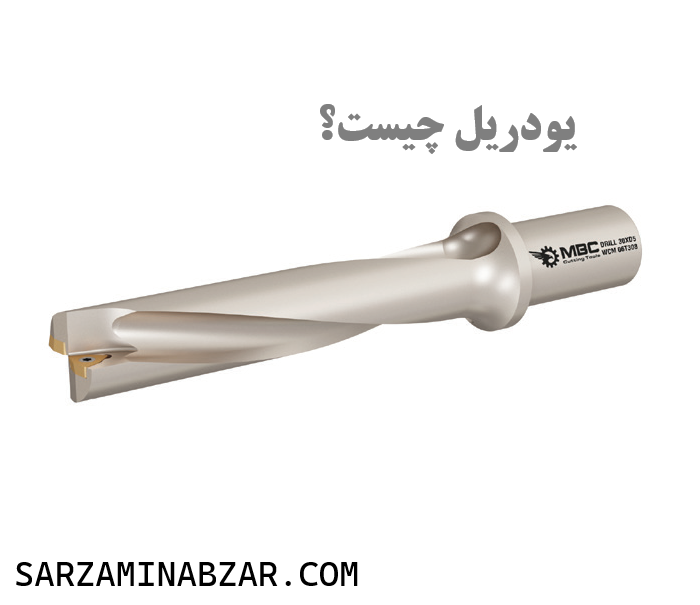

یودریل چیست
یودریل ابزاری تخصصی در صنعت ماشینکاری است که برای سوراخکاری سریع، دقیق و اقتصادی طراحی شده است. این ابزار برخلاف متههای سنتی، بهجای بدنهی یکتکه، از یک بدنه فلزی و اینسرتهای برش کاربیدی قابل تعویض تشکیل شده است. به همین دلیل، پس از فرسودگی یا کند شدن نوک ابزار، بدون نیاز به تیز کردن یا تعویض کل ابزار، فقط کافی است الماس را تعویض کنید.
الماس یودریل
الماس مناسبی که در یودریلها استفاده میشوند معمولاً دو نوع هستند و یودریلها نیز با توجه به سایز و الماس سه گوش با کد WCMX یا الماس چهارگوش با کد SPMT دستهبندی میشوند. جنس الماسهای یودریل معمولاً کارباید است تا سختی و تابآوری مناسبی داشته باشد. همچنین با تغییر سایز و اطلاعات فنی دیگر یودریل، الماسی که روی آن درج میشود نیز تغییر میکند. در خصوص مشخصات فنی یودریل در کاتالوگ یودریل که در ادامه به آن میپردازیم، بیشتر توضیح میدهیم.
انواع یودریل
یودریلها در سایزها و مدلهای مختلف برای کاربردهای متنوع صنعتی تولید میشوند. از نظر سایز، رایجترین انواع شامل یودریل ۱۲، ۱۶، ۲۰، ۲۵ و ۳۲ میلیمتر هستند که بسته به نوع قطعهکار و نیاز سوراخکاری دقیق انتخاب میشوند.
یودریل با تنظیم عمق
یودریلهای قابل تنظیم عمق، برای موقعیتهایی طراحی شدهاند که کنترل دقیق بر عمق سوراخکاری ضروری است. در این مدلها، طول مؤثر تیغه برش از طریق مکانیزم تنظیمی در بدنه ابزار قابل مدیریت است. چنین ساختاری موجب میشود که سوراخکاری با دقت یکسان و تکرارپذیری بالا در فرآیندهای سریسازی انجام گیرد. از نظر نوع تیغه، این یودریلها معمولاً با الماسهای DCMT یا CCMT کار میکنند که بهخوبی با کاربردهای نیمهسبک و سبک سازگارند.
یودریل دو طرفه
یودریلهای دو طرفه از نظر طراحی در هر دو انتهای خود قابلیت نصب تیغه دارند. این ویژگی باعث میشود کاربر پس از مستهلک شدن یک طرف تیغه، بتواند از طرف دیگر استفاده کند و به این ترتیب، بهرهوری ابزار افزایش یابد. این یودریلها مناسب خطوط تولید پرتیراژ و کاربردهای صنعتی هستند که در آنها زمان تعویض ابزار اهمیت دارد. معمولاً از الماسهای SNMG یا TNMG برای این نوع یودریل استفاده میشود، چرا که شکل هندسی آنها برای نصب در هر دو سر مناسب بوده و تحمل خوبی در برابر بارهای متناوب دارند.
یودریل مگنتی
یودریل مگنتی برای عملیات سوراخکاری روی سازههای فلزی بزرگ یا افقی به کار میرود. پایه مغناطیسی این مدل، به ابزار اجازه میدهد تا در شرایط سخت نیز بهطور ایمن به سطح کار بچسبد و از لغزش جلوگیری کند. این ویژگی باعث میشود سوراخکاری روی تیرآهن، مخازن، ورقهای ضخیم یا بدنه ماشینآلات سنگین با دقت بالا انجام شود. یودریلهای مگنتی معمولاً با الماسهای SPKN یا APKT تجهیز میشوند که برای سوراخکاری سنگین و عمیق طراحی شدهاند.
یودریل مخصوص تراشکاری
یودریل تراشکاری برای نصب روی دستگاههای تراش طراحی شده است و قابلیت سوراخکاری محوری روی قطعات در حال دوران را فراهم میکند. فرم و اندازه ساقه آن با ابزارگیر تراش سازگار است و هنگام حرکت محوری یا عرضی ابزار، ثبات و دقت را تضمین میکند. معمولاً از الماسهای WCMX در این نوع ابزار استفاده میشود که برای تراشکاری با سرعت بالا، سوراخکاری نرم و برادهبرداری با کیفیت بالا مناسباند. این یودریلها برای قطعات استوانهای، بوشها، شفتها و قطعات حساس که نیاز به دقت بالا دارند، کاربرد دارد.
یودریل سوراخکاری تخصصی
یودریل سوراخکاری تخصصی، ابزار حرفهای است که برای انجام سوراخکاری دقیق و صنعتی روی سطوح سخت طراحی شده است. این نوع یودریل برای کاربردهایی استفاده میشود که به دقت، دوام و عملکرد بالا نیاز دارند، به ویژه در صنایع فلزکاری، نجاری، و برخی کارهای ساختمانی بسیار پرکاربرد است.
کاتالوگ یودریل
یودریل ابزاری تخصصی در صنعت تراشکاری و ماشینکاری است که برای استفاده از آن، آگاهی از مشخصات فنی و مطالعه کاتالوگ آن بسیار ضروری است. ما در ادامه با یک مثال، بخشهای مختلف یودریل را برای شما شرح میدهیم. همچنین در صورتی که تمایل به مطالعه کاتالوگ اورجینال این محصول دارید، کافی است روی کاتالوگ یودریل کلیک کنید. فرض کنید که قصد خرید یودریل C32-4D30.5-126WC05 را دارید اما نمیدانید که هر مشخصه مربوط به کدام بخش است و چطور باید آنها را تطبیق دهید. در ادامه ما در یک تصویر به صورت ساده و با شکل، مشخصات یودریل را با آن مطابقت دادهایم.
راهنمای یودریل
با توجه به تصویر بالا، به راحتی میتوانید با متر و کولیس، بخشهای مختلف یودریل را اندازهگیری کرده و با مشخصات آن آشنا شوید؛ همچنین دانستن اطلاعات فنی جهت انتخاب یودریل مناسب برای کار مورد نظر، الزامی است. در ادامه با توجه به عکس فوق، تمام مفاهیم را در جدول نیز توضیح دادهایم تا شما عزیزان با آگاهی کامل خرید خود را انجام دهید.
| شماره | ویژگی | مشخصات | توضیحات |
| 1 | مدل ابزار | C32-4D-30.5-126WC05 | مدل درج شده روی ابزار است. |
| 2 | قطر سوراخ یا قطر برش(D) | 30.5mm | ابزار برای سوراخکاری با این قطر طراحی شده است. |
| 3 | قطر شفت (c) | 32mm | معادل با قطر بدنه ابزار است. |
| 4 | عمق سوراخ (3D) | 4D*30.5=122mm | عمق سوراخی که ابزار برای آن ساخته شده است، سه برابر D یا قطر سوراخ است. |
| 5 | طول مؤثر برش یا کارگیر | 126 mm | طول بخش فعال ابزار که درگیر عملیات تراشکاری است را نشان میدهد. |
| 6 | نوع درج الماس / اینسرت | WC-05 | مدل الماسی که مناسب این ابزار است. |
ابزار یودریل مناسب
برای انتخاب یک یودریل مناسب، باید به چند نکتهی مهم توجه کرد تا بهترین کارایی را از ابزار خود بگیرید.
دقت ساخت: یودریل با کیفیت ساخت بالا تلرانس پایین و پرداخت سطح مناسب اینسرت را محکم و بدون لرزش نگه میدارد و سوراخکاری دقیقی ارائه میدهد.
تطابق با دستگاه: ابعاد و نوع اتصال هلدر قطر ساقه، طول و نوع کولت یا نظام باید با دستگاه شما سازگار باشد تا نصب صحیح و عملکرد ایمن تضمین شود.
مقاومت حرارتی و سایشی: جنس و پوشش هلدر باید در سرعتها و حرارت بالای برش مقاومت کند تا ابزار زود فرسوده نشود و عمر طولانی داشته باشد.
طراحی و امکانات ویژه: وجود شیارهای مناسب برای خروج براده، کانال خنککنندهی داخلی و قابلیت تعویض سریع الماس از خصوصیتهایی است که کار با هلدر یودریل را آسانتر کرده و بهرهوری آن را افزایش میدهد.
مزایای استفاده از یودریل
مته یودریل یکی از پرکاربردترین ابزار در صنعت تراشکاری و ماشینکاری است که به عنوان یک هلدر تراشکاری نیز شناخته میشود. از مزایای استفاده از آن میتوان به دقت بالا، صرفهجویی در زمان، عمرطولانی، کاهش هزینهها، کیفیت برش عالی و کاربرد گسترده اشاره کرد. در ادامه با هرکدام، بیشتر آشنا میشویم.
دقت بالا
از مهمترین ویژگیهای این ابزار، ایجاد سوراخهای دقیق با قطر و عمق مشخص بدون نیاز به تنظیم مکرر است.
صرفهجویی در زمان
با توجه به تعویض سریع و آسان اینسرتها بدون نیاز به تعویض کل ابزار یا تیزکاری مجدد، این قابلیت در زمان صرفهجویی میکند.
عمر طولانی
با توجه به جنس ساخت این ابزار که از فولاد آلیاژی سختکاریشده و کاربید تنگستن است، قابلیت مقاومت بالا در برابر فشار، حرارت و سایش را برای آن فراهم میکند که منجر به طول عمر بالا میشود.
کاهش هزینهها
با توجه به بینیاز بودن ابزار از تعمیر یا تیزکاری مجدد، هزینههای این اقدامات نیز کاهش مییابد و تنها هزینه آن تعویض الماس در صورت نیاز است.
کیفیت برش عالی
با توجه به توانایی تولید سوراخهای تمیز، بدون لرزش و بدون خطا در این ابزار، کیفیت برشهایی که در نتیجه تحویل میدهد، بسیار عالی است.
کاربرد گسترده
این وسیله برای صنایع خودروسازی، نفت و گاز، هوافضا، ماشین سازی و بسیاری از صنایع دیگر کاربرد دارد. کاربرد گسترده این ابزار به دلیل کارایی بالای آن است.
قیمت مته یودریل
عوامل متعددی بر قیمت مته یودریل تاثیر میگذارند. یودریل هایی که از مواد مرغوبتر فولاد آلیاژی درجه یک یا کاربید با کیفیت تولید میشوند و پوششهای ضدسایش دارند گرانترند، زیرا دوام و کارایی بالاتری ارائه میدهند. برندهای معتبر جهانی به دلیل کیفیت ساخت و تکنولوژی برتر، قیمت بالاتری دارند، در حالی که برندهای کمتر شناختهشده یا داخلی اغلب قیمت کمتری ارائه میکنند. هرچه فرآیند تولید ابزار پیشرفتهتر و دقیقتر باشد مانند ماشینکاری CNC دقیق، سختکاری یکنواخت و کنترل کیفی دقیق، قیمت تمامشده آن بیشتر میشود. به طور کلی مدلهای گرانتر یودریل عمر طولانیتر و دقت بالاتری دارند، در حالی که مدلهای ارزانتر شاید زودتر مستهلک شوند یا دقت کمتری داشته باشند. بنابراین لازم است با توجه به بودجه و نیاز کاری خود، انتخاب مناسبی انجام دهید تا بهترین ارزش را دریافت کنید.
خرید ابزار یودریل
سرزمین ابزار به عنوان یکی از معتبرترین مراکز فروش ابزار تراشکاری و یودریل در ایران، از معدود فروشگاههایی است که تمام محصولات یودریل را در صفحه مخصوص خود، با تصویر و جدول اختصاصی به شما عزیزان توضیح داده است و همچنین الماس مخصوص هر یودریل را نیز در همان صفحه قرار داده است. برای خرید فقط کافی است سایز یا کد یودریل خود را سرچ کنید و با کمترین دردسر محصول خود را انتخاب کنید. تمامی سفارشات به سراسر کشور در کوتاهترین زمان ممکن ارسال میگردد. همچنین اگر هنوز سوالی در خصوص یودریل دارید یا نیاز به مشاوره خرید رایگان دارید، منتظر تماس شما هستیم.
